Wo finde ich eine gute Abbildung einer Apparatur für mein Arbeitsblatt, welche nicht durch das Copyright eingeschränkt verfügbar, oder schlecht kopiert ist? Manchmal ist es am einfachsten eine Abbildung selbst zu erstellen.
Wo kann ich kostenlos Abbildungen erstellen?
Auf der Seite chemix.org kannst du kostenlos und ohne Anmeldung diverse naturwissenschaftliche Abbildung kreieren.
Fachspezifisches
Chemix.org
In der kostenlosen Basisversion kannst du ohne Voranmeldung naturwissenschaftliche Abbildungen erstellen. Die Gerätschaften in der Basisversion reichen in den meisten Fällen komplett aus. Die Abbildungen können in Standardqualität als PNG oder JPEG heruntergeladen werden. Soll die Abbildung zu einem späteren Zeitpunkt bearbeitet werden können, ist eine Anmeldung nötig. Nach der Anmeldung werden die Entwürfe online gespeichert und können immer wieder neu bearbeitet werden.
Wie erstelle ich eine Abbildung?
Ein kurzes Tutorial zur Erstellung einer Destillationsapparatur findest du hier im Video und im folgenden Text.
-

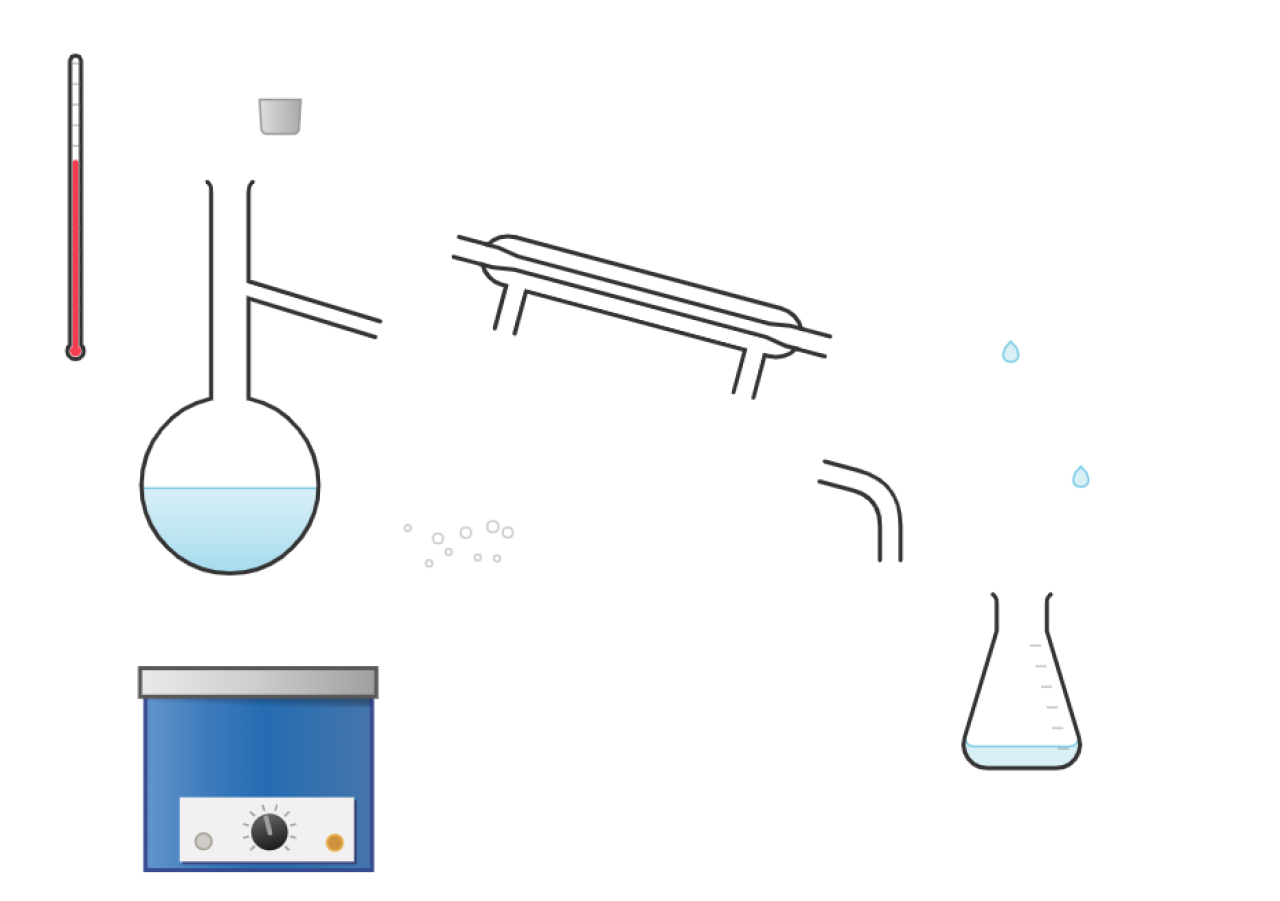

Auf der Linken Seite ist eine Übersicht aller verfügbarer Abbildungen. Dort kann im Reiter „Distillation“ einiges für die Apparatur genutzt werden, weiter benötigte Teile der Abbildung befinden sich bei „Chemistry“ und „Accessoires“. Alle einzelnen Abbildungen, die für die Apparatur benötigt werden, müssen ausgewählt und ggf. noch etwas vergrößert / verkleinert werden.
-
Die Abbildungen anpassen und zusammensetzen

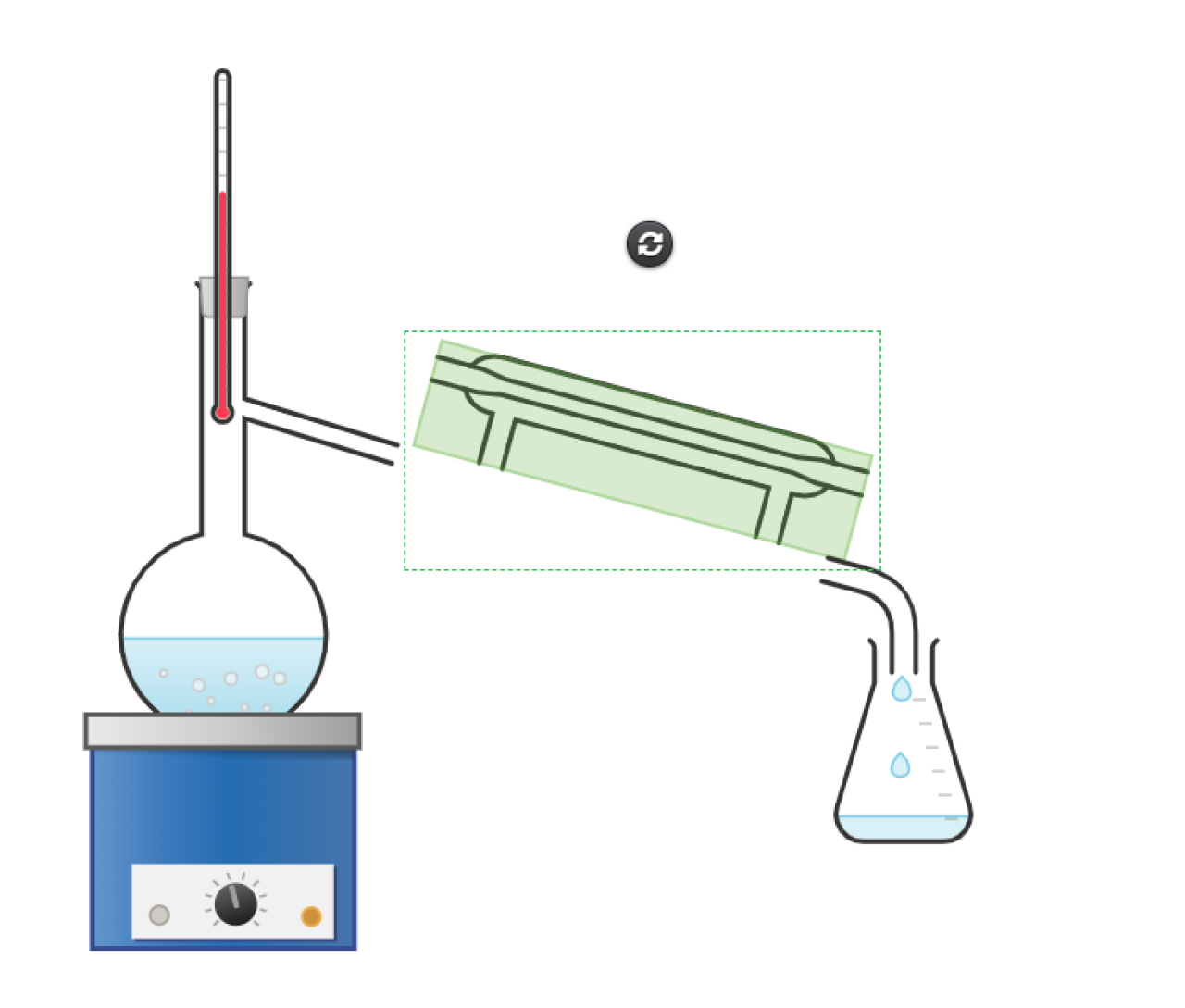

Hierzu müssen manche Teile gedreht werden. Durch einen Rechtsklick auf die zu drehende Abbildung wird diese Ausgewählt und kann über den grau hinterlegten Kreis gedreht werden.
Das Programm arbeitet beim Zusammensetzen für dich mit, indem es z.B. Röhren automatisch verbindet, sodass keine Lücken entstehen.
-

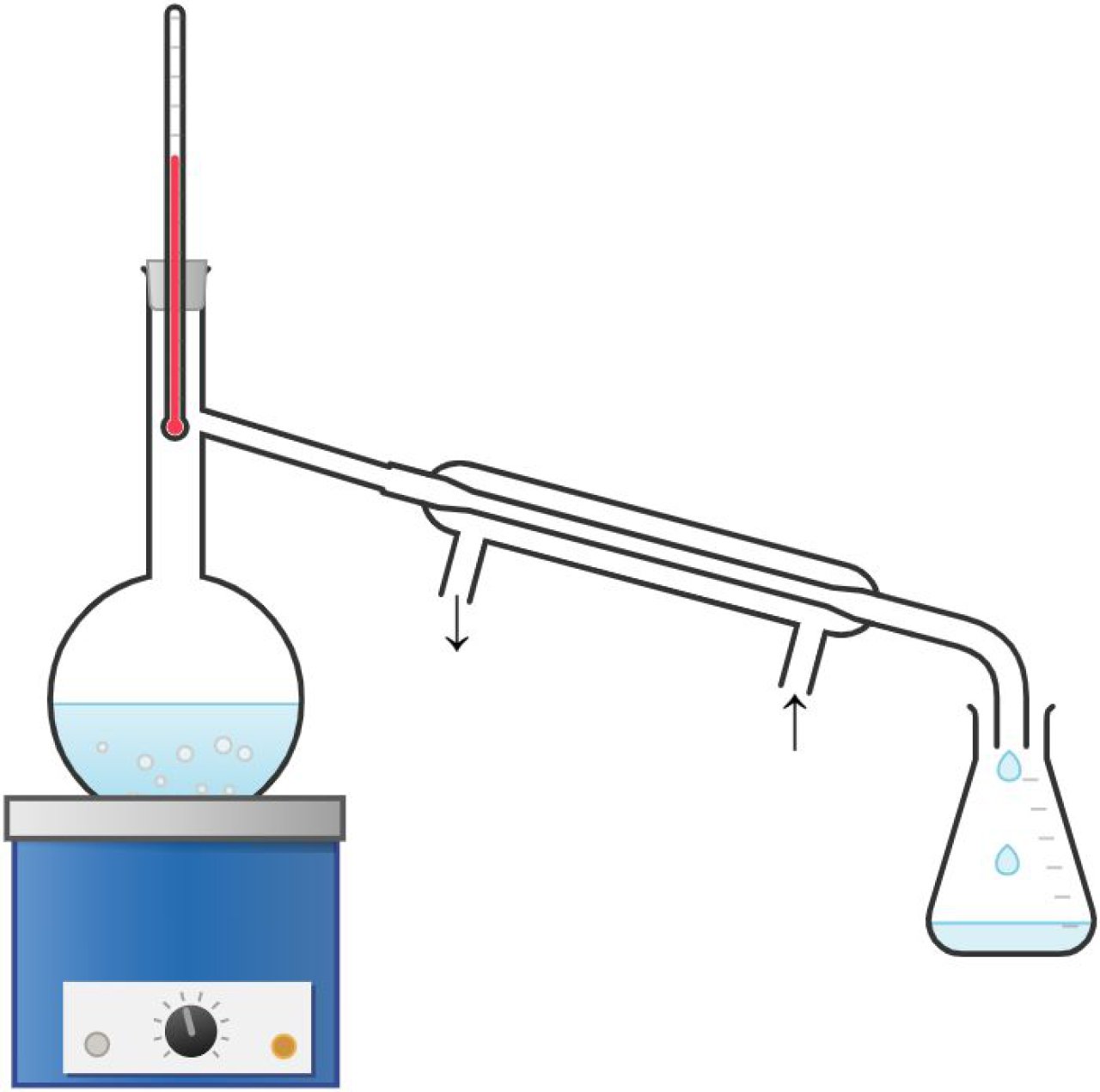

Die Datei als JPG oder PNG herunterladen.
Allgemeine Tipps
Füllstand und Farbe

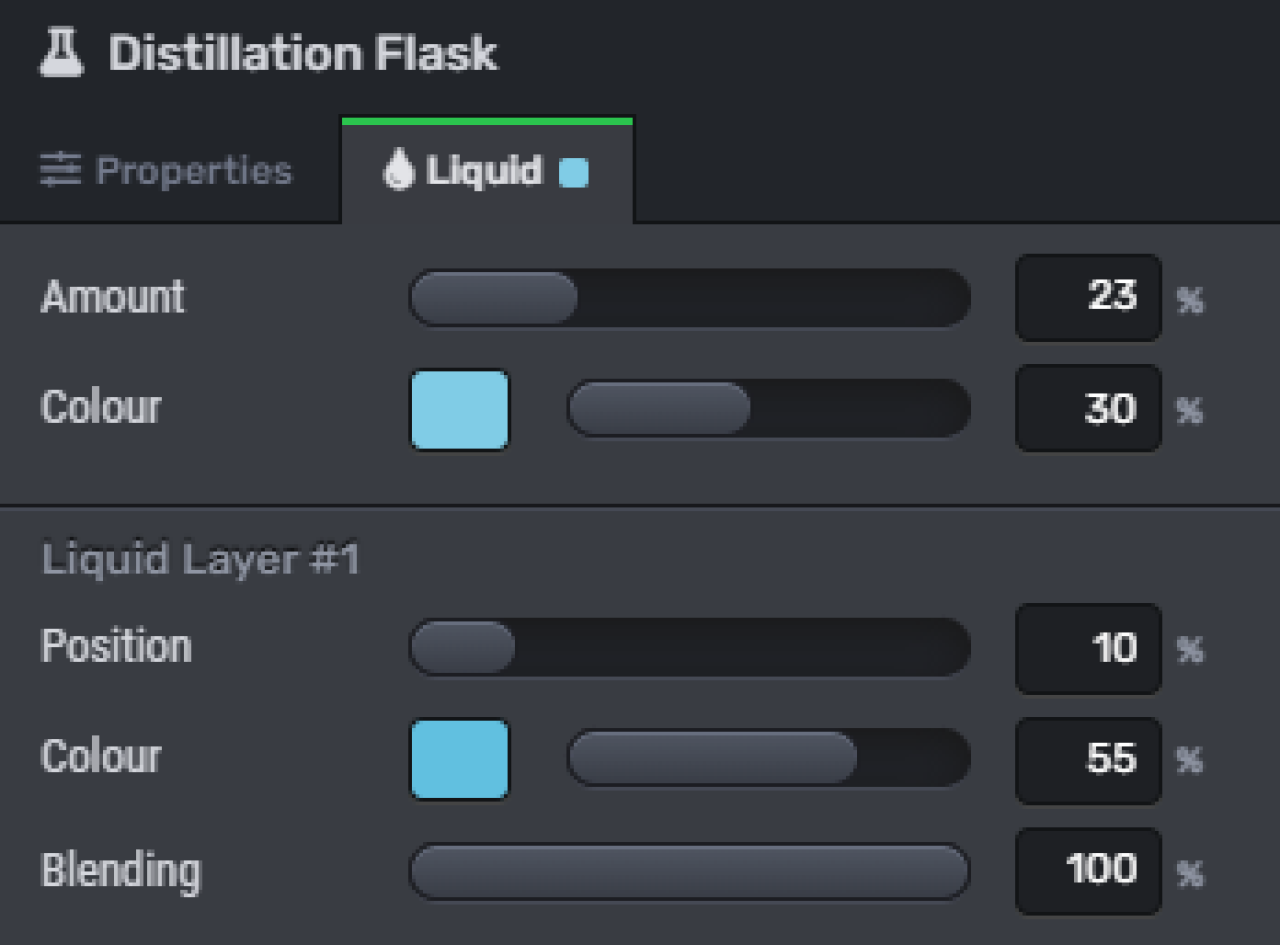

- Die Füllstand der Kolben und Bechergläser, sowie die Farbe der Flüssigkeit kann individuell angepasst werden:
Auslaufende Flüssigkeit und Miniskus

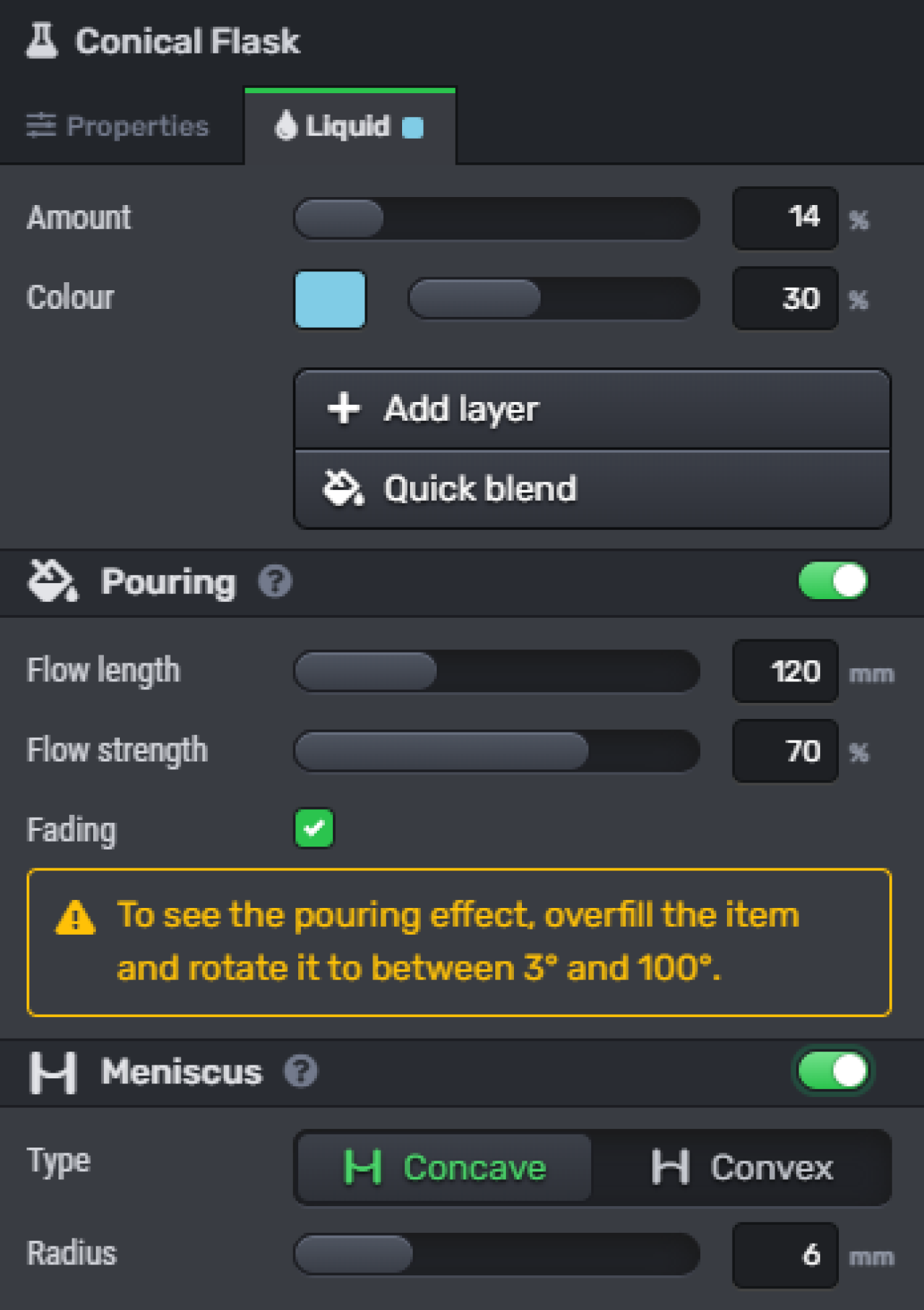

- Es kann eingestellt werden, dass die Flüssigkeit bei entsprechender Neigung aus dem Gefäß herausläuft. Außerdem ist der Minikus einstellbar. Hinter den „?“ verstecken sich bei chemix.org die entsprechenden Anleitungen.

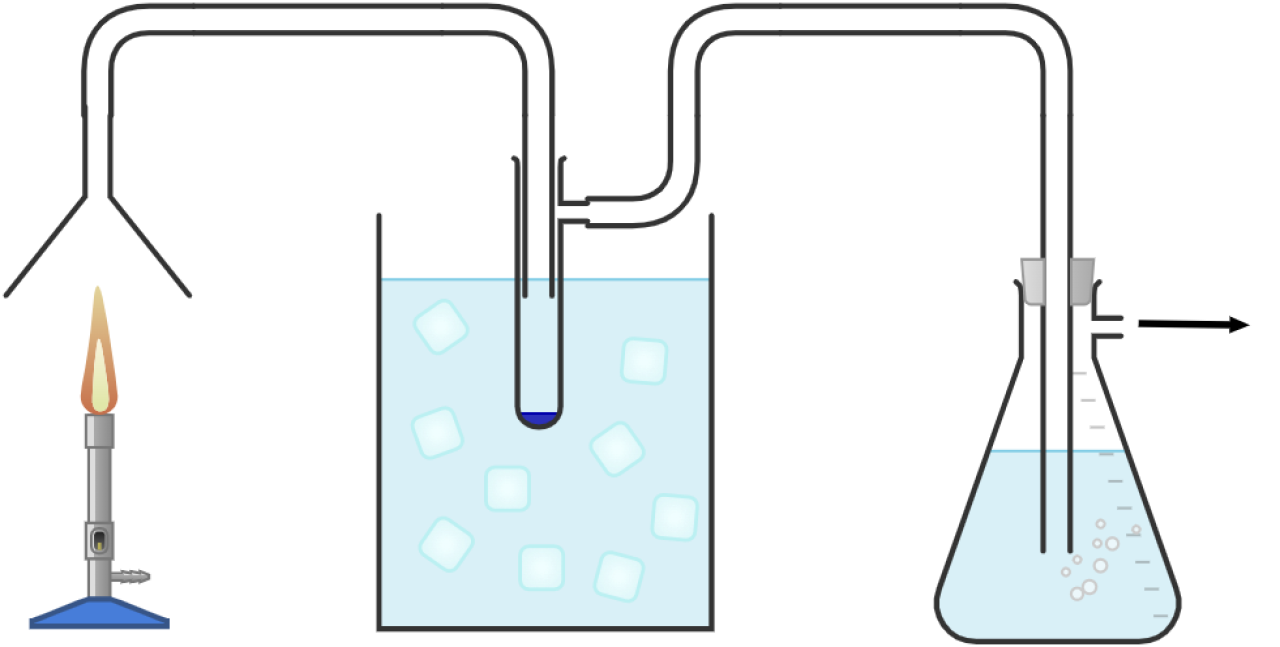

Wenn dir die Apparatur gefällt, kannst du sie dir hier herunterladen.

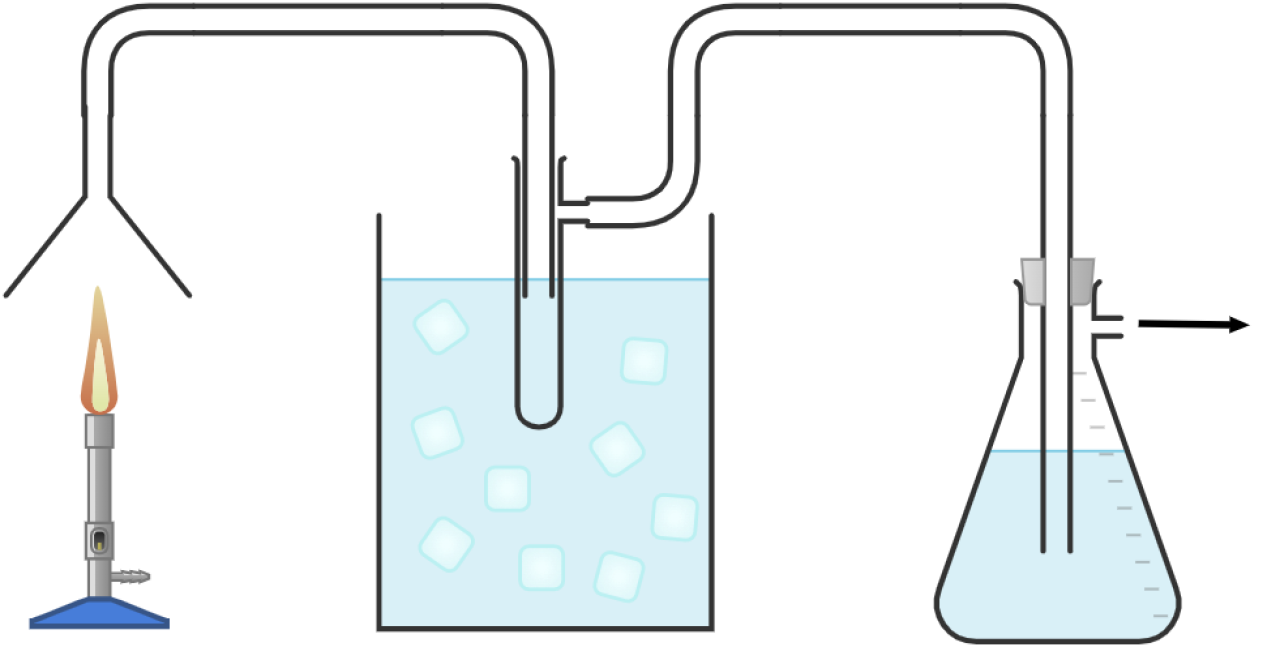

Und hier gibt es für dich zum Download noch weitere Abbildungen, die mit Chemix erstellt wurden.
